Maighnéid NdFeB Sintered: Conas Feidhmíocht Mhaighnéadach agus Cobhsaíocht a Chomhardú? Tionchar Cásanna Iarratais

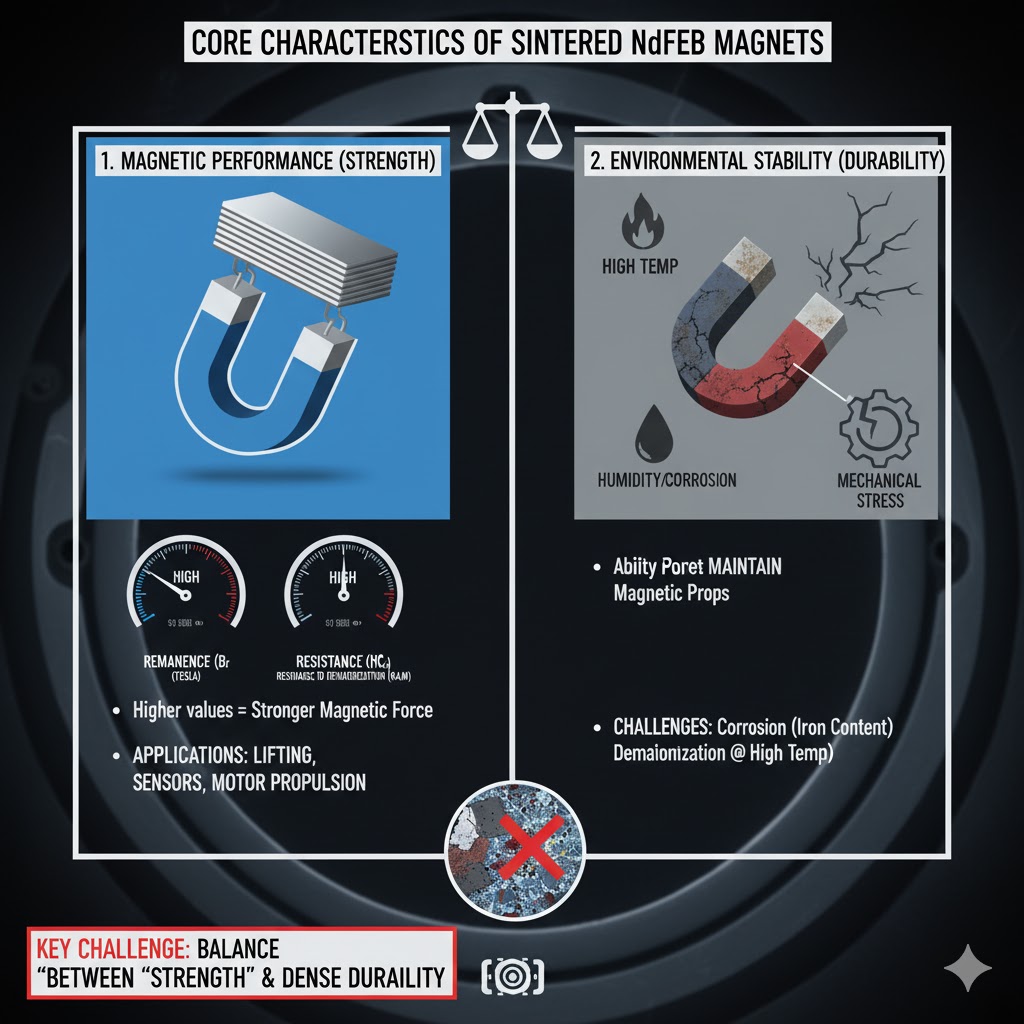

Cad iad na Príomhthréithe a bhaineann le Maighnéid NdFeB sintered?

Tá maighnéid sintered NdFeB (Neodymium-Iarann-Bórón) i measc na maighnéid bhuana is láidre atá ar fáil, a úsáidtear go forleathan i dtionscail mar leictreonaic, feithicleach agus fuinneamh in-athnuaite. Tá a "gcrímh-thréithe" thart ar dhá airí atá contrártha ach atá ríthábhachtach: feidhmíocht mhaighnéadach agus cobhsaíocht chomhshaoil. Sainmhínítear feidhmíocht mhaighnéadach trí mhéadracht amhail athmhéadú (Br, an dlús flosc maighnéadach uasta) agus comhéigeanacht (HcJ, an fhriotaíocht in aghaidh dí-mhignetú) - ciallaíonn luachanna níos airde fórsa maighnéadach níos láidre le haghaidh tascanna ar nós ardú, gníomhachtú braiteora, nó tiomáint mótair. Tagraíonn cobhsaíocht, i gcodarsnacht leis sin, do chumas an maighnéad na hairíonna seo a choinneáil faoi choinníollacha crua: teocht ard / íseal, taise, creimeadh, nó strus meicniúil. Tá maighnéid NdFeB sintéaraithe traidisiúnta seans maith go creimeadh (mar gheall ar a n-ábhar iarainn) agus is féidir leo maighnéadas a chailleadh ag teochtaí ardaithe, rud a fhágann go bhfuil an t-iarmhéid idir "neart" agus "marthanacht" ina phríomhdhúshlán do mhonaróirí agus d'úsáideoirí araon.

Conas Feidhmíocht Mhaighnéadach agus Cobhsaíocht a Chomhardú i Maighnéid NdFeB Sintered?

Chun an dá airí seo a chothromú teastaíonn innealtóireacht ábhar d’aon ghnó, teicnící próiseála, agus cóireálacha cosanta – gach ceann acu ag díriú ar chomhbhabhtálacha sonracha (m.sh. comhéigeantacht a threisiú gan athmhilleadh a laghdú). Seo thíos ceithre phríomhstraitéis:

1. Optamú Comhdhéanamh Alloy

Déantar an bonn cóimhiotail NdFeB a mhodhnú trí "eilimintí dopant" a chur leis chun cobhsaíocht a fheabhsú gan neart maighnéadach a íobairt. Mar shampla:

• Má chuirtear dysprosium (Dy) nó terbium (Tb) leis, méadaítear coercivity, rud a fhágann go bhfuil an maighnéad níos resistant do dhímagnetú ag teochtaí arda (ríthábhachtach d'úsáid mhótair feithicleach nó thionsclaíoch). Mar sin féin, féadann an iomarca Dy/Tb iarsmaí a laghdú beagán – mar sin rialaíonn innealtóirí a dtiúchan go cúramach (go hiondúil 1–5% de réir meáchain) chun cothromaíocht a bhaint amach.

• Nuair a chuirtear cóbalt (Co) leis, feabhsaíonn sé cobhsaíocht teochta agus neart meicniúil, agus déantar ábhar neodimiam (Nd) a choigeartú chun athsheinm ard a choinneáil. I gcás feidhmeanna íseal-teocht (m.sh., feistí leighis i stóráil fuar), cuirtear méideanna beaga Gailliam (Ga) leis chun brittleness a chosc gan fórsa maighnéadach a lagú.

Cinntíonn an "cóimhiotalú beachtais" seo go gcomhlíonann an maighnéad spriocanna feidhmíochta (m.sh., Br ≥ 1.4 T) agus an strus timpeallachta atá beartaithe a sheasamh (m.sh., teocht oibriúcháin suas le 150 °C).

2. Rialú Próiseas Sintéirithe

Bíonn tionchar díreach ag an bpróiseas shintéirithe (púdar NdFeB dlúthaithe a théamh go teocht ard) ar fheidhmíocht mhaighnéadach agus ar chobhsaíocht struchtúrach. I measc na bpríomhpharaiméadair tá:

• Teocht shintéirithe: Cuireann teochtaí níos airde (1,050–1,100°C) struchtúir grán níos dlúithe chun cinn, rud a chothaíonn athsheinm trí bhearnaí aeir sa mhaighnéad a laghdú. Mar sin féin, is féidir le ró- shintéiriú a bheith ina chúis le fás gráin, rud a lagaíonn comhéigean. Úsáideann innealtóirí rampaí teochta beachta (m.sh., 5°C in aghaidh an nóiméid) agus amanna coinneála (2–4 uair an chloig) chun an dlús is fearr is féidir (≥ 7.5 g/cm³) a bhaint amach gan cur isteach ar chobhsaíocht.

• Ráta fuaraithe: Caomhnaíonn fuarú tapa (múchadh) struchtúir gráin fíneáil, rud a fheabhsaíonn coercivity, ach féadann sé strusanna inmheánacha a thabhairt isteach a laghdaíonn cobhsaíocht mheicniúil. Déanann fuarú rialaithe (10-20 ° C in aghaidh an nóiméid) méid gráin agus strus a chothromú, ag cinntiú go bhfuil an maighnéad láidir go maighnéadach agus resistant a scoilteadh.



3. Bratuithe Cosanta le haghaidh Friotaíocht Creimeadh

Mar gheall ar ábhar iarainn sintered NdFeB tá sé leochaileach do mheirge i dtimpeallachtaí tais nó creimneach (m.sh., leictreonaic mhara nó braiteoirí lasmuigh) - ní hamháin go ndéanann meirge díghrádú ar chobhsaíocht struchtúrach ach cuireann sé isteach ar fhlosc maighnéadach freisin. Réitíonn bratuithe cosanta é seo gan cur isteach ar fheidhmíocht mhaighnéadach:

• Plátáil nicil-copair-níicil (Ni-Cu-Ni): Rogha coitianta le haghaidh úsáid ghinearálta, cruthaíonn sé bacainn dlúth, scratch-resistant i gcoinne taise. Is beag an tionchar atá ag an sciath tanaí (10–20 μm) ar fhlosc maighnéadach (laghdú níos lú ná 2% ar Br).

• Sciath eapocsa nó PTFE: Úsáidtear iad le haghaidh timpeallachtaí ard-chreimeadh (m.sh., trealamh próiseála ceimiceach), tá na bratuithe orgánacha seo níos tiús (10-20 μm) ach is éadrom iad. Déantar iad a phéireáil le réamhchóireáil (m.sh., fosfáit since) chun greamaitheacht a fheabhsú, ag cinntiú cobhsaíocht fhadtéarmach gan bac a chur ar fhórsa maighnéadach.

• Sciath alúmanaim: Go hiontach le haghaidh feidhmeanna ardteochta (suas le 200 ° C), cruthaíonn alúmanam ciseal ocsaíd féin-leighis a chuireann cosc ​​​​ar chreimeadh, fiú má scríobtar é. Is minic a úsáidtear é i gcomhpháirteanna underhood feithicleach ina bhfuil an dá teas agus taise i láthair.



4. Cóireáil Teasa Iar-Sintering

Déanann anáil iar- shintéiriú (an maighnéad a théamh chun teochtaí níos ísle tar éis shintéiriú) struchtúr an fhearainn mhaighnéadaigh a scagadh, ag barrfheabhsú feidhmíochta agus cobhsaíochta:

• Cóireáil aosaithe: Má théitear go 450-500 ° C ar feadh 1-2 uair an chloig, deascann sé céimeanna tánaisteacha míne (m.sh., réigiúin saibhir i ndlúthdhiosca) a phionnálann fearainn mhaighnéadacha, rud a mhéadaíonn comhéigeantacht gan athmhilleadh a laghdú. Tá sé seo ríthábhachtach maidir le maighnéid a úsáidtear in iarratais ard-strus (m.sh. gineadóirí tuirbíní gaoithe).

• Annealing faoisimh strus: Laghdaíonn téamh ag teocht níos ísle (200–300°C) an strus inmheánach ó shintéiriú, feabhsaítear cobhsaíocht mheicniúil (m.sh. friotaíocht in aghaidh creathadh i mótair feithiclí leictreacha) gan aon athrú ar airíonna maighnéadacha.



An bhfuil tionchar díreach ag Cás an Iarratais ar Roghnú Maighnéad NdFeB Sintéirithe?

Is féidir - de réir cásanna iarratais a shocraíonn an t-airí (feidhmíocht mhaighnéadach nó cobhsaíocht) a dtugtar tosaíocht dó, chomh maith le ceanglais shonracha maidir le méid, cruth agus bratú. Anseo thíos tá trí chás choitianta agus conas mar a threoraíonn siad an roghnú:

1. Cásanna Ardteochta (m.sh., Mótair Feithicleach, Téitheoirí Tionscail)

I bhfeidhmchláir ina sáraíonn an teocht oibriúcháin 120°C (m.sh., mótair tarraingthe feithiclí leictreacha nó braiteoirí inneall-suite), tugtar tús áite do chobhsaíocht (friotaíocht teochta) thar uas-athshonrú. I measc na bpríomhchritéir roghnaithe tá:

• Gráid chomhéigeanta ard: Maighnéid le HcJ ≥ 1500 kA/m (m.sh., gráid N48SH nó N52UH) chun seasamh in aghaidh dí-mhignetú ag 150–200°C.

• Cóimhiotal le suimiú Dy/Tb: Cinntíonn sé cobhsaíocht teochta, fiú má tá an t-athmhaireacht beagán níos ísle (m.sh., Br = 1.35 T vs. 1.45 T do ghráid chaighdeánacha).

• Bratuithe teas-resistant: Bratuithe eapocsa alúmanaim nó ardteochta chun ocsaídiú ag teochtaí ardaithe a chosc.

Mar shampla, tá maighnéad ag teastáil ó mhótar i bhfeithicil hibrideach a choinníonn 90% dá chomhéigeantacht ag 180°C—mar sin roghnaítear grád N50UH plátáilte Dy-dhópáilte, Ni-Cu-Ni thar ghrád N55 atá níos airde ach nach bhfuil chomh cobhsaí.

2. Cásanna Ard-Fórsa Maighnéadacha (m.sh., Scartóirí Maighnéadacha, Callairí)

I bhfeidhmchláir a bhfuil uasneart maighnéadach ríthábhachtach (m.sh. comhduithe iarainn a scaradh ó dhramhaíl thionsclaíoch nó callairí ardchreidimh a chumhachtú), tugtar tús áite d’fheidhmíocht mhaighnéadach (athmhais), agus cobhsaíocht in oiriúint don chomhshaol:

• Gráid athmhínithe ard: Maighnéid le Br ≥ 1.4 T (m.sh., gráid N52 nó N55) chun réimsí maighnéadacha láidre a ghiniúint.

• Suimiú Íosta Dy/Tb: Laghdaíonn sé comhéigeantacht beagán ach caomhnaíonn sé an t-athmhaireacht - inghlactha má oibríonn an feidhmchlár ag teocht an tseomra (20–40°C).

• Cosaint creimeadh bunúsach: plating Ni-Cu-Ni le húsáid laistigh (m.sh., callairí) nó sciath eapocsa le haghaidh bogthaise (m.sh., deighilteoirí laistigh).

Úsáideann deighilteoir maighnéadach i ngléasra athchúrsála, mar shampla, maighnéid grád N55 chun gabháil iarainn a uasmhéadú, le sciath tanaí Ni-Cu-Ni chun deannach agus taise ó am go chéile a sheasamh - níl cobhsaíocht teochta chomh ríthábhachtach anseo, toisc go n-oibríonn an gléasra ag 25 ° C.

3. Cásanna Creimneach/Taise (m.sh. Braiteoirí Mara, Feistí Leighis)

I dtimpeallachtaí ina bhfuil ard-taise, salann, nó ceimiceáin (m.sh., braiteoirí loingseoireachta faoi uisce nó trealamh leighis i seomraí steiriúla), tá cobhsaíocht chreimthe neamh-shoshannta, agus déantar an fheidhmíocht mhaighnéadach a choigeartú de réir mar a oireann:

• Bratuithe ard-chreimeadh: Bratuithe eapocsa tiubha (10-20 μm) nó PTFE, go minic le fochóta since le haghaidh úsáide mara.

• Friotaíocht cóimhiotail: Cóimhiotail bhreisluacha chun cobhsaíocht mheicniúil a fheabhsú i gcoinníollacha tais, cosc ​​a chur ar scoilteadh ó ionsú taise.

• Gráid mhaighnéadacha mheasartha: Br Chothrom (1.3–1.4 T) agus HcJ (1200–1400 kA/m) lena chinntiú nach gcuireann tiús an bhrataithe isteach ar fheidhmíocht.

Úsáideann braiteoir doimhneachta mara, mar shampla, maighnéad grád N45SH atá brataithe eapocsa - cosnaíonn an sciath ó chreimeadh sáile, agus cinntíonn an grád SH cobhsaíocht i dteocht an uisce ó 0–60°C.

Cliceáil chun cuairt a thabhairt ar ár dtáirgí: maighnéid NdFeB sintéaraithe

Cad iad na Botúin atá Coitianta agus Feidhmíocht agus Cobhsaíocht á gComhardú?

Fiú le straitéisí soiléire, féadfaidh dhá bhotún choitianta an bonn a bhaint den chothromaíocht maighnéid NdFeB sintéaraithe :

1. Ró-Ollmhéadú ar Mhaoin Amháin ar Chostas an Eile

Tugann roinnt úsáideoirí tús áite don uastréimhse (m.sh., grád N55 a roghnú) d’fheidhmchláir ardteochta, ach amháin chun dímagnetizes an maighnéad go tapa. Os a choinne sin, féadfaidh ró-chur Dy chun comhéigeantacht a threisiú an maighnéad a dhéanamh ró-bhriste le haghaidh úsáidí atá seans maith le creathadh (m.sh., uirlisí cumhachta). Is é an réiteach ná “teorainneacha criticiúla” a shainiú ar dtús: m.sh., “caithfidh siad 120°C agus 500 uair an chloig taise a sheasamh” sula roghnaítear grád.

2. Neamhaird a thabhairt ar Idirghníomhaíocht Brataithe-mhaighnéadach

Is féidir le bratuithe tiubha (m.sh., >20 μm eapocsa) bac a chur ar fhlosc maighnéadach, rud a laghdódh an t-athmhaireachtáil éifeachtach faoi 5–10%. Uaireanta roghnaíonn úsáideoirí bratuithe troma le haghaidh cosanta creimeadh gan an grád maighnéad a choigeartú - mar shampla, ag baint úsáide as grád N42 le sciath tiubh nuair a sheachadfadh grád N45 le sciath níos tanaí glanfheidhmíocht níos fearr. Ríomhann innealtóirí "flux maighnéadach éifeachtach" (cuntas a thabhairt ar thiús an bhrataithe) chun é seo a sheachaint.

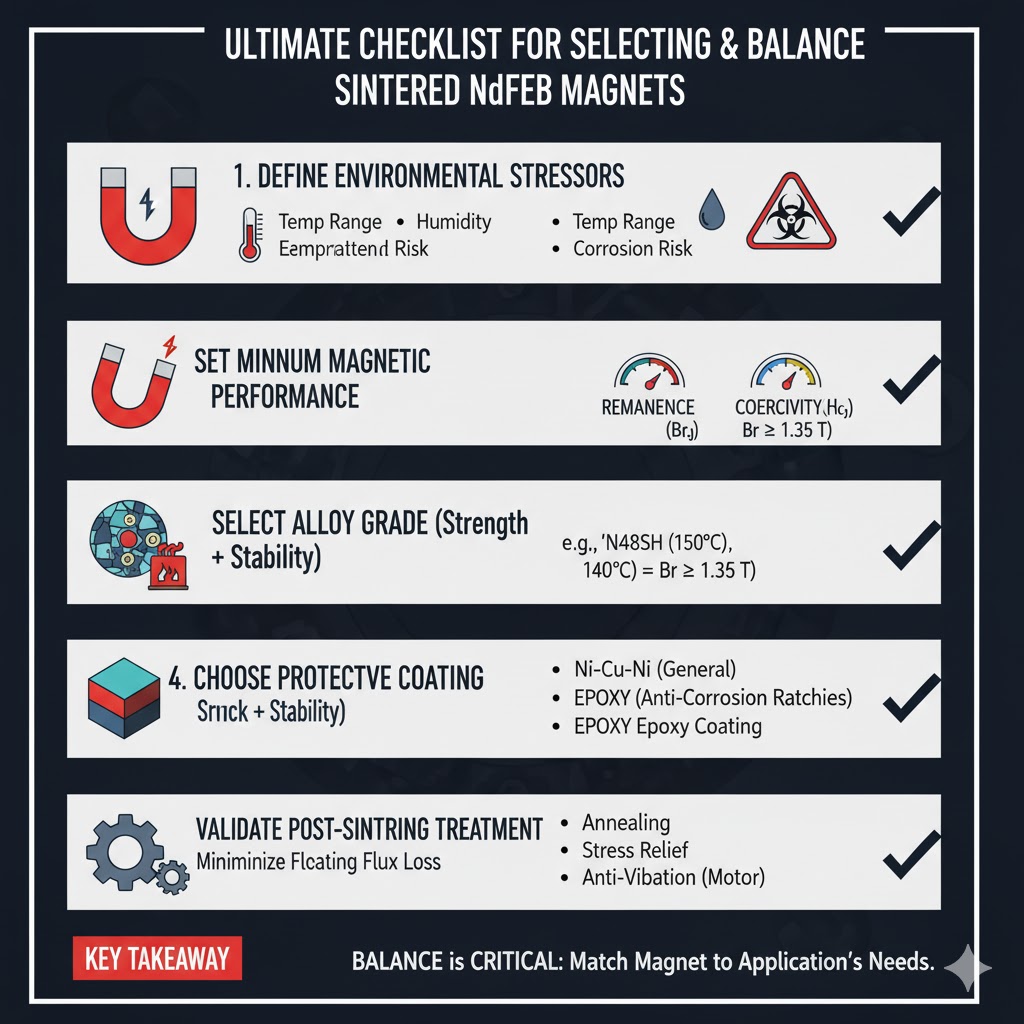

Cad é an Seicliosta Deiridh maidir le Maighnéid NdFeB Sintered a Chothromú agus a Roghnú?

Chun a chinntiú go ndéanann an maighnéad cothromaíocht ar fheidhmíocht agus ar chobhsaíocht don úsáid atá beartaithe, lean an seicliosta cúig chéim seo:

1. Sainmhínigh strus criticiúil comhshaoil an fheidhmchláir (raon teochta, taise, riosca creimthe).

2. Socraigh spriocanna íosta maidir le feidhmíocht mhaighnéadach (athmhaisiú, comhéigeantacht) bunaithe ar riachtanais fheidhmiúla (m.sh., "caithfidh 50 kg a ardú" = Br ≥ 1.35 T).

3. Roghnaigh grád cóimhiotail a chomhlíonann spriocanna cobhsaíochta agus feidhmíochta araon (m.sh., N48SH le húsáid 150 ° C le Br ≥ 1.4 T).

4. Roghnaigh sciath cosanta atá comhoiriúnach leis an gcomhshaol agus le caillteanas flosc íosta (m.sh., Ni-Cu-Ni le haghaidh úsáid ghinearálta, eapocsa le haghaidh creimeadh).

5. Fíoraigh cóireálacha iar- shintéiriú (annealing, faoiseamh strus) a ailíniú le riachtanais mheicniúla (m.sh., friotaíocht creathadh do mhótair).

Trí roghnú a bhunú ar éilimh uathúla an fheidhmchláir, seachnaíonn úsáideoirí maighnéid ró-innealtóireacht nó tearcfheidhmíochta - ag cinntiú go seachadann NdFeB sintéaraithe an neart agus an marthanacht a theastaíonn.
