Conas a Oibríonn Maighnéad Muirearú Gan Sreang? Treoir Cheannach agus Theicniúil Iomlán

Oibríonn maighnéad luchtaithe gan sreang trí úsáid a bhaint as sraith de mhaighnéid bhuana atá socraithe go beacht atá leabaithe sa charger agus sa fheiste araon chun an dá chorna a choinneáil i ailíniú foirfe, ag uasmhéadú éifeachtúlacht aistrithe cumhachta ionduchtaithe leictreamaighnéadacha. Gan ailíniú maighnéadach, cailleann luchtú ionduchtach fuinneamh suntasach - léiríonn staidéir ón gCuibhreannas Cumhachta Gan Sreang (WPC) gur féidir le corna mí-ailínithe faoi 3 mm an éifeachtúlacht luchtaithe a laghdú suas le 30%. Níl baint ag an maighnéad leis an aistriú cumhachta iarbhír; Is é an t-aon phost atá aige ná glasáil suímh.

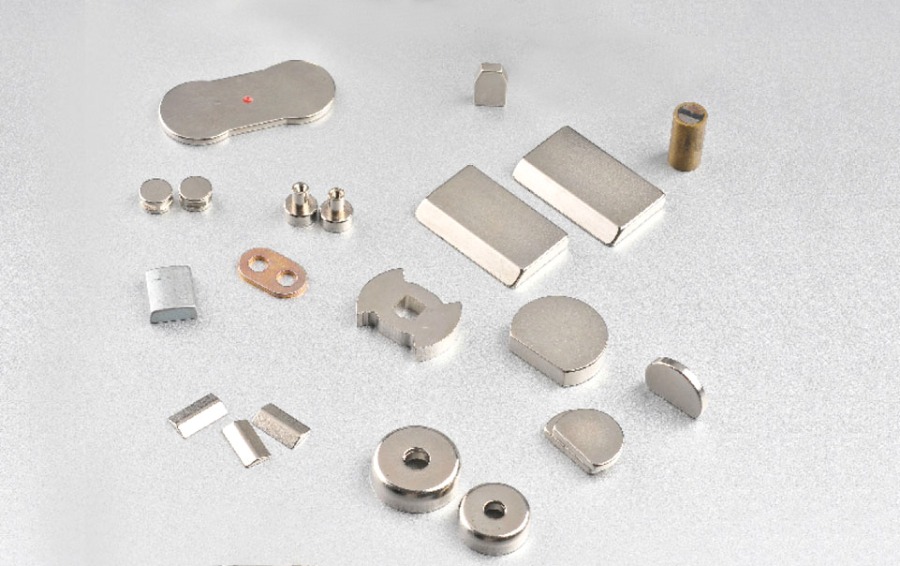

Cliceáil chun cuairt a thabhairt ar ár dtáirgí: Maighnéad NdFeB sintered

De réir tuarascála margaidh 2025 ó Grand View Research, rinneadh luacháil ar an margadh domhanda um mhuirearú gan sreang USD 23.4 billiún in 2024 agus tá sé tuartha go bhfásfaidh sé ag ráta bliantúil cumaisc de 17.8% go dtí 2030 . Tá teicneolaíocht ailínithe maighnéadach lárnach don fhás seo, rud a chuireann ar chumas gabhálais snap-on, luasanna muirir deimhnithe níos tapúla, agus glúin nua d'éiceachórais luchtaithe modúlach.

Cén Fáth a Bhfuil Maighnéad Riachtanach le haghaidh Muirearú Gan Sreang

Réitíonn an maighnéad luchtaithe gan sreang an laige theicniúil aonair is mó maidir le haistriú cumhachta ionduchtaigh: mí-ailíniú coil. Oibríonn muirearú ionduchtach caighdeánach Qi trí shruth ailtéarnach a rith trí chorna tarchuradóra, ag giniúint réimse maighnéadach a ionduchtú sruth i gcorna glacadóir taobh istigh den fheiste. Ní oibríonn sé seo go héifeachtach ach amháin nuair a bhíonn an dá chorna comhlárnacha - díghrádaíonn aon fhritháireamh cliathánach éifeachtúlacht cúplála go tapa.

Tá an fhisic taobh thiar den íogaireacht ailínithe simplí. Leanann éifeachtúlacht cúplála ionduchtach an gaol:

• Ionduchtú frithpháirteach titeann de réir mar a mhéadaíonn an fhritháireamh coil. Ag fritháireamh cliathánach 5 mm, féadann ionduchtú frithpháirteach titim go 60-70% dá luach lárnaithe, rud a laghdóidh go díreach an seachadadh cumhachta.
• Éiríonn fuinneamh amú teasa — déantar an chumhacht nach n-aistrítear chuig an gcorna glacadóra a scaipeadh mar theas sa tarchuradóir, rud a dhíghrádaíonn fad saoil an luchtaire agus an éifeachtúlacht fuinnimh.
• Titeann nó teipeann ar luas luchtaithe go hiomlán — teastaíonn cúpláil corna comhsheasmhach ó phróifílí mearluchtaithe deimhnithe chun wattage níos airde a choinneáil go sábháilte.

Trí maighnéid bhuana a leabú i bpatrún fáinne sainithe, cuirtear an eochaircheap charger agus an fheiste araon i riocht inatáirgthe, atá dírithe go beacht gach uair a chuirtear le chéile iad. Is gnách go mbíonn an fórsa snap-go-lár 800 gram-fhórsa (gf) go 1,500 gf le haghaidh feidhmiú muirear maighnéadach gan sreang príomhshrutha, láidir go leor chun gabhálais a choinneáil ar aon uillinn lena n-áirítear treoshuíomh ingearach agus inbhéartaithe.

Mar a Struchtúraítear an tEagar Maighnéad Muirir Gan Sreang

Ní maighnéad fáinne amháin é an t-eagar maighnéad i gcóras muirearaithe gan sreang ach sraith de phíosaí maighnéada aonair atá deighilte go cúramach eagraithe i bpolaracht ailtéarnach chun réimse cothrom, féin-ailíniú a chruthú. Tá an dearadh seo ríthábhachtach: chruthódh maighnéad fáinne monolithic réimse láidir ach neamh-idirdhealaitheach a chuireann isteach ar oibriú leictreamaighnéadach an chorna luchtaithe.

Dearadh Fáinne Maighnéad Deighilte

Úsáideann cur i bhfeidhm caighdeánach muirir gan sreang maighnéadach idir 8 agus 36 deighleog maighnéad aonair socraithe i bhfáinne le polaraíocht thuaidh-theas malartach. Baineann an socrú malartach amach trí sprioc ag an am céanna:

• Fórsa lárnaithe — Cruthaíonn na cuaillí ailtéarnacha fórsa athshlánaithe a tharraingíonn an dá chomhpháirt i dtreo an ionaid chobhsaí aonair cothromaíochta ag an lár.
• Tarraingt rothlach siméadrach — Toisc go bhfuil an t-eagar siméadrach, léimeann an charger agus an gléas le chéile i gceart beag beann ar an treoshuíomh rothlach, rud a cheadaíonn gléasadh cúlpháirtí ar aon uillinn.
• Cur isteach coil íosta — Cuireann cuaillí ailtéarnacha faoi deara go gcealaíonn na réimsí maighnéadacha fáin a chéile den chuid is mó ar an taobh istigh den fháinne, ag caomhnú an timpeallacht leictreamaighnéadach glan a theastaíonn ón gcorna luchtaithe.

Ciseal Sciath Ferrite

Áirítear le gach córas maighnéad luchtaithe gan sreang a ndearnadh innealtóireacht cheart air, ciseal sciath ferrite idir na maighnéid agus an corna luchtaithe. Is ábhar maighnéadach bog é ferrite a atreoraíonn flosc strae ó na maighnéid bhuana amach ó na foirceannadh coil. Gan an ciseal seo, dhéanfadh réimsí maighnéad buan an croí corn a sháithiú go páirteach, ag laghdú ionduchtais agus ag laghdú feidhmíocht luchtaithe. Is gnách go mbíonn bileoga ferrite a úsáidtear i chargers gan sreang 0.3-0.8 mm tiubh ag a bhfuil tréscaoilteacht 50–150 µ.

Cé na Cineálacha Maighnéad a Úsáidtear i Muirearú Gan Sreang?

Is iad maighnéid bórón iarainn neodimiam (NdFeB) an cineál maighnéad ceannasach a úsáidtear in iarratais luchtaithe gan sreang mar gheall ar a ndlús fuinnimh eisceachtúil agus fachtóir foirm dlúth. Déanann an tábla seo a leanas comparáid idir na cineálacha maighnéad a bhaineann le dearadh muirir gan sreang.

Tábla 1: Cineálacha maighnéad i gcomparáid le haghaidh oiriúnacht muirir gan sreang. Foinsí: Arnold Magnetic Technologies; Cumann Táirgeoirí Ábhar Maighnéadacha (MMPA); IEC 60404 sraith.

Is é sintered NdFeB grád N52 an rogha is fearr le haghaidh maighnéid muirir gan sreang préimhe. Le táirge fuinnimh de suas le 52 MGOe , seachadann sé an neart réimse is airde in aghaidh an toirt aonaid, rud a ligeann do fháinní maighnéad níos tanaí a oireann laistigh de bhuiséid tiús daingean na bhfóin chliste nua-aimseartha (go hiondúil faoi 0.8 mm don eagar maighnéad). Tá maighnéid NdFeB brataithe le sraitheanna nicil-copair-nicil nó eapocsa chun ocsaídiú dromchla a chosc, rud atá ríthábhachtach i bhfeistí atá faoi lé taise.

Cad a Tharlaíonn Taobh istigh de Chóras Maighnéad Muirir Gan Sreang Céim ar Chéim

Tá cúig chéim ar leith i gceist leis an seicheamh iomlán muirir ó shocrúchán go seachadadh fuinnimh, agus bíonn tionchar díreach ag an gcóras maighnéad ar gach ceann acu.

1. Cur chuige agus ailíniú snap (0–0.5 soicind) — De réir mar a théann an fheiste isteach i réimse maighnéadach an eochaircheap luchtaire (go hiondúil laistigh de 20–30 mm), feidhmíonn an t-eagar maighnéid ailtéarnaigh chasmhóimint lárnaithe. Léimeann an gléas go dtí an suíomh comhlárnacha le cliceáil inchloiste nó tadhlach. Cruinneas ailíniú bainte amach: go hiondúil laistigh de 0.5 mm ón lár.
2. Aimsiú réad coigríche (0.5–2 soicind) — Ritheann rialtóir an charger tomhas ionduchtais bonnlíne. Déanann rudaí miotail (boinn, eochracha) an síniú ionduchtais a bhfuiltear ag súil leis a shaobhadh agus deireadh a chur le muirearú. Déanann an t-ailíniú beacht a sholáthraíonn na maighnéid an tomhas bunlíne seo níos athdhéanta, ag feabhsú iontaofacht braite.
3. Cumarsáid agus idirbheartaíocht phróifíle (2–5 soicind) — Déanann an luchtaire agus an gléas cumarsáid trí chomharthaíocht in-bhanna modhnaithe ar an réimse aistrithe cumhachta. Aithnítear próifíl dheimhnithe wattage an fheiste. Déanann mí-ailíniú ag an gcéim seo éilliú comhartha; cuireann an glas maighnéadach cosc ​​ar shreabhadh suímh.
4. Aistriú cumhachta (leanúnach) — Sreabhann sruth ailtéarnach ag 100–400 kHz tríd an gcorna tarchuradóra. Baineann an corna glacadóir atá ailínithe go beacht amach an ionduchtacht frithpháirteach uasta. Is féidir le feidhmiúcháin deimhnithe a chothú 7.5 W, 12 W, nó 15 W ag brath ar chiseal deimhnithe feiste agus charger.
5. Bainistíocht teirmeach agus cumhachta (leanúnach) — Déanann braiteoirí monatóireacht ar chorna agus ar theocht na gceallraí. Ag teochtaí ardaithe, laghdaíonn an rialtóir muirir cumhacht. Fanann an t-eagar maighnéad go hiomlán éifeachtach suas go dtí timpeall 80 °C do ghrád NdFeB N52 (i bhfad níos airde ná na teochtaí dromchla 45-50 °C a shroichtear go hiondúil le linn luchtaithe tapa gan sreang).

Muirearú Gan Sreang Maighnéadach vs Neamhmhaighnéadach: Comparáid Dhíreach

Sáraíonn an muirearú maighnéadach gan sreang go seasta an gnáth-mhuirearú ceap Qi in úsáid laethúil an fhíorshaol ar fud éifeachtacht, luas, agus leithead an éiceachórais cúlpháirtí. Tugann an tábla thíos achoimre ar na difríochtaí tomhaiste agus foilsithe.

Tábla 2: Comparáid muirir gan sreang maighnéadach vs caighdeánach Qi. Foinsí: Sonraíocht Theicniúil an Chuibhreannais Cumhachta Gan Sreang v1.3; Tuarascáil Éifeachtúlachta ChargerLab 2025; Bunachar Sonraí Teardown iFixit.

An ndéanann Maighnéad Muirearú Gan Sreang Dochar do Fhón nó do Chártaí?

Ní dhéanann na maighnéid bhuan a úsáidtear i gcórais muirir gan sreang damáiste d'fhóin chliste nua-aimseartha, ach is féidir leo cártaí stripe maighnéadacha a stóráiltear i sparán ceangailte a scriosadh. Is idirdhealú ríthábhachtach é seo a théann i bhfeidhm ar rogha cúlpháirtí d'úsáideoirí a iompraíonn cártaí creidmheasa, cártaí aitheantais, nó eochairchártaí óstáin taobh lena nguthán.

Éifeacht ar Leictreonaic Smartphone

I measc na gcomhpháirteanna nua-aimseartha d’fhón cliste a bhféadfadh réimsí maighnéadacha cur isteach orthu go teoiriciúil tá an gíreascóip, compás/maighnéadiméadar, maighnéid chainteora, agus splancstóráil. Go praiticiúil:

• Cuimhne flash NAND tá díolúine iomlán aige ó réimsí maighnéadacha — stórálann sé sonraí mar lucht leictreach, ní treoshuíomh maighnéadach.
• An compás/maighnéadiméadar mearbhall sealadach ag maighnéid bhuana in aice láimhe ach filleann sé ar léamh cruinn nuair a bhaintear an luchtaire. Ní tharlaíonn aon damáiste buan.
• Scáileáin OLED agus LCD nach gcuireann na láidreachtaí réimse a úsáidtear isteach orthu (go hiondúil 50–150 mT ag dromchla an mhaighnéid, ag titim go tapa le fad).
• Coil luchtaithe gan sreang tá sé deartha chun oibriú i láthair an eagar maighnéad - cinntíonn an sciath ferrite nach gcuireann na maighnéid agus an corna isteach ar a chéile.

Éifeacht ar Chártaí Creidmheasa agus Cártaí Stráice Maighnéadacha

Is féidir cártaí stiall mhaighnéadacha (cártaí creidmheasa, eochracha óstáin, cártaí idirthurais) a chuirtear go díreach i gcoinne sraithe maighnéad luchtaithe gan sreang a dhímagnetú go buan. Tá na stríoca maighnéadacha a úsáidtear ar na cártaí seo ionchódaithe ag thart ar 300–4,000 comhéigeantacht Oe – go maith laistigh den raon is féidir le maighnéid NdFeB (le réimsí dromchla 3,000–13,000 Gauss) a fhorscríobh. Fuair taighde ón International Journal of Card Payments (2024) go raibh 87% de stríoca maighnéadacha caighdeánacha cárta creidmheasa Bhí siad neamh-inléite tar éis 10 nóiméad de theagmháil dhíreach le maighnéad N52 NdFeB.

Tá an réiteach simplí: bain úsáid as cúlpháirtí sparán le a póca cárta sciath ag ionchorprú bacainn tanaí mu-mhiotail nó permalloy idir na cártaí agus an fáinne maighnéad. Laghdaíonn sé seo an réimse maighnéadach ar dhromchla an chárta go dtí faoi bhun 5 Gauss — sábháilte do gach cárta stríoc mhaighnéadaigh. Tá cártaí sliseanna EMV agus cártaí íocaíochta NFC-bhunaithe (lena n-áirítear cártaí fíorúla a stóráiltear go digiteach) díolmhaithe go hiomlán ó réimsí maighnéadacha agus ní gá aon sciath.

Mar a théann Neart Maighnéid i bhfeidhm ar Luas Muirearú Gan Sreang

Ní chinneann neart maighnéad luas luchtaithe go díreach - déanann dearadh corna agus leictreonaic chumhachta - ach is é an neart maighnéad a thiomáineann an luas go hindíreach trí chruinneas an ailínithe a ráthú is gá chun wattages tapa muirearaithe deimhnithe a choinneáil.

Rinne tástáil ag saotharlann neamhspleách leictreonaice ChargerLab (2025) na luasanna luchtaithe seo a leanas a thomhas ag fritháirimh éagsúla corna le haghaidh charger gan sreang maighnéadach deimhnithe 15 W:

• fritháireamh 0 mm (ailíniú foirfe) : 15 W marthanach, muirear 0–80% i 52 nóiméad
• 1 mm fhritháireamh : 14.2 W, difríocht luais diomaibhseach
• 3 mm fhritháireamh : 10.5 W, 0–80% i 74 nóiméad (43% níos faide)
• 5 mm fhritháireamh : 6.8 W, teipeann ar mhuirearú próifíl muirear tapa a choinneáil
• 8 mm fhritháireamh : Titeann muirearú nó ginmhilleadh go 2.5 W trickle

Léiríonn na huimhreacha seo an fáth a bhfuil ailíniú maighnéadach neamh-shoshannta maidir le muirearú tapa gan sreang. Coinníonn sraith maighnéad níos láidre le fórsa sealbhaíochta níos airde (1,200 gf vs 800 gf) ailíniú faoi chreathadh agus gluaiseacht laethúil - ar phainéal gluaisteáin, gléasadh rothair, nó dromchla wobbly - ag cinntiú nach gcuirfear isteach ar an bpróifíl luchta tapa riamh.

Conas an Cúlpháirtí Maighnéad Muirearú Gan Sreang Ceart a Roghnaigh

Nuair a roghnaítear charger maighnéadach gan sreang nó cúlpháirtí, is mó a bhaineann le cúig shonrúchán: fórsa sealbhaíochta maighnéad, wattage deimhnithe, comhoiriúnacht cásanna, leithead éiceachórais cúlpháirtí, agus rang braite réad eachtrach.

Tábla 3: Comparáid sraithe cúlpháirtí maighnéad luchtaithe gan sreang de réir na bpríomh-shonraíochtaí. Foinsí: Bunachar sonraí táirgí Cuibhreannas Cumhachta Gan Sreang; Sonraí teicniúla an mhonaróra.

Seicliosta Sula gceannaítear Muirearóir Gan Sreang Maighnéadach

• Fíoraigh go bhfuil eagar maighnéad ionsuite ag do ghléas — Níl maighnéid ailínithe leabaithe ag samhlacha níos sine agus go leor gléasanna Android agus teastaíonn cás maighnéadach comhoiriúnach nó cuibheoir fáinne.
• Seiceáil deimhniú wattage — Rátálacha fíoraithe tríú páirtí a lorg seachas éilimh wattage margaíochta ón déantúsóir, a d’fhéadfadh buaic-aschur seachas aschur marthanach a léiriú.
• Déan measúnú ar ábhar do chás - Tá cásanna tanaí silicone nó plaisteacha comhoiriúnach. Cuireann cásanna miotail bac ar mhuirearú gan sreang go hiomlán beag beann ar ailíniú maighnéad.
• Deimhnigh fórsa coinneála gléasta an ghluaisteáin má tá tú gléasta go ceartingearach — Teastaíonn 1,000 gf ar a laghad d'ualaí creathadh agus cúinneála gluaisteán chun sleamhnú le linn tiomána a chosc.
• Seiceáil sciath cárta má tá cúlpháirtí sparán á úsáid agat — Cinntigh go sonraíonn an sparán go soiléir ciseal sciath maighnéadach do chártaí stríoca, ní hamháin sciath NFC.

Ceisteanna Coitianta Maidir le Maighnéid Muirearú Gan Sreang

Conclúid: Is é an Maighnéad Muirearú Gan Sreang Bunús na Muirearú Tapa Iontaofa

Is comhpháirt bheag ach beacht go teicniúil é an maighnéad luchtaithe gan sreang a chinneann an bhfeidhmíonn muirearú tapa gan sreang mar a fhógraítear in úsáid laethúil. Gan ailíniú maighnéadach iontaofa, díghrádaíonn an t-aistriú cumhachta ionduchtach go dothuartha — cailleann sé luais, gineann an iomarca teasa, agus teiptear chun na próifílí ard-wattage a thacaíonn gléasanna nua-aimseartha a chothú. Le sraith maighnéad dea-innealtóireacht ag baint úsáide as codanna N52 NdFeB sintéaraithe, ciseal sciath ferrite, agus fórsa coinneála leordhóthanach, seachadann muirearú maighnéadach gan sreang feidhmíocht chomhsheasmhach 15 W, comhoiriúnacht leathan cúlpháirtí, agus solúbthacht mount-áit ar bith.

De réir mar a bheidh an margadh domhanda um mhuirearú gan sreang ag druidim le USD 40 billiún faoi dheireadh na ndeich mbliana, beidh ailíniú maighnéadach ina ionchas bunlíne seachas ina ghné préimhe. Le tuiscint a fháil ar an gcaoi a n-oibríonn an maighnéad luchtaithe gan sreang - óna raon cuaille ailtéarnach go dtí a sciath ferrite go dtí an t-idirghníomhú le cártaí creidmheasa - tugtar deis do thomhaltóirí agus d'innealtóirí cinntí eolasacha a dhéanamh ar tháirgí agus seachnaítear na contúirtí coitianta a bhaineann le feidhmiúcháin mhí-ailínithe, íseal-ghrád nó neamhdheimhnithe.
